Descripción
El HMC221B es un conmutador RF SPDT (unipolar de dos posiciones) diseñado para operar en el rango de frecuencias de 10 kHz a 3 GHz, presentado en un encapsulado plástico SOT-23 de 6 terminales. Este dispositivo ofrece una pérdida de inserción inferior a 0.8 dB hasta 3 GHz, lo que lo hace adecuado para aplicaciones de conmutación en receptores y filtros donde se requiere baja degradación de señal y reducción del tamaño del componente. Los pines RF1 y RF2 presentan cortocircuitos reflectantes en estado de apagado, facilitando una señalización precisa, mientras que los pines de control A y B requieren corriente de polarización de CC mínima gracias a su tecnología CMOS de bajo consumo. Se destaca que el HMC197B ofrece rendimiento similar con una configuración de pines alternativa.
Características Generales
- Conmutador RF SPDT de 0 a 3 GHz
- Configuración reflectiva para señalización precisa
- Tecnología CMOS de bajo consumo
- Pérdida de inserción de 0.8 dB
- Aislamiento de 35 dB en apagado
- Paquete SMT de 16 pines
- Rango de frecuencia: 10 kHz a 3 GHz
- Encapsulado plástico SOT-23 de 6 terminales
- Pines RF1 y RF2 con cortocircuitos reflectantes en estado de apagado
- Pines de control A y B con corriente de polarización de CC mínima
Desempeño
- Tipo: Conmutador RF SPDT unipolar de dos posiciones
- Rango de frecuencia: 10 kHz a 3 GHz
- Pérdida de inserción: < 0.8 dB hasta 3 GHz
- Aislamiento en apagado: 35 dB
- Configuración: Reflectiva (pines RF1 y RF2)
- Tecnología: CMOS de bajo consumo
Físicas / Eléctricas

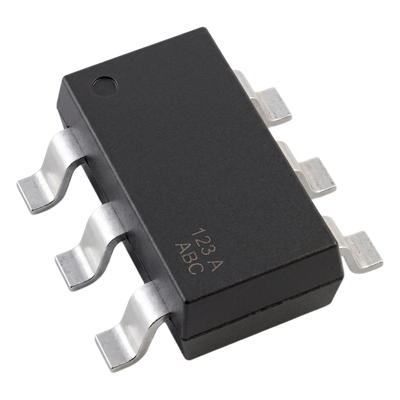

- Encapsulado: SOT-23 plástico de 6 terminales
- Tipo de montaje: SMT
- Pines de control: A y B
- Polarización: Corriente de CC mínima requerida
Contenido / Notas
- Variante alternativa: HMC197B con configuración de pines diferente
- Aplicaciones recomendadas: Receptores, filtros y sistemas de conmutación RF con requerimientos de baja pérdida de inserción y tamaño reducido
