¡Oferta!
Barra Gráfica de 10 segmentos LED Rojos tipo LTA-1000 - Syscom

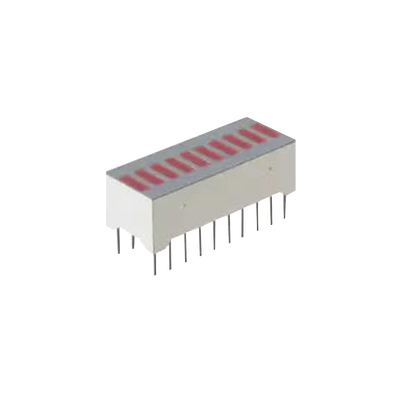

Barra Gráfica de 10 segmentos LED Rojos tipo LTA-1000

Original price was: $250.43.Current price is: $105.07. IVA incl.

  • Envío 2-5 días A toda la República Mexicana
  • Compra protegida Pago seguro vía MercadoPago o transferencia
  • Soporte por WhatsApp Te asesoramos antes y después de tu compra

Barra Gráfica de 10 segmentos LED Rojos tipo LTA-1000

  • 10 segmentos LED rojos de alta visibilidad
  • Diseño end-stackable para múltiples unidades
  • Bajo consumo de 750 mW máximo
  • Operación en rango amplio -40°C a +85°C
  • Tiempo de conmutación rápido de 500 ns
  • Compatibilidad con LM3914 y técnicas de soldadura estándar

Garantía: 3 años

🕒 Reanudaremos la compra el día 1.º del mes. Esperamos que vuelva entonces. Gracias por su comprensión.

¿Eres mayorista? Inicia sesión para ver precios especiales
SKU: 1080-1184-ND Marca: Syscom Categorías: , ,
Compartir: Preguntar Email

Descripción

Características Técnicas

  • Segmentos: 10 segmentos LED rojos
  • Dimensiones: 0.3-inch DIP lead spacing
  • Consumo: 750 mW (máximo a 25°C)
  • Corriente: 30 mA por segmento (máximo)
  • Tensión: 6.0 V reverse voltage por segmento
  • Temperatura: -40°C a +85°C operación

Especificaciones Eléctricas

  • Tensión directa: 2.2V (típico a 10mA)
  • Intensidad luminosa: 510-1800 µcd (a 10mA)
  • Resistencia dinámica: 26Ω (a 20mA)
  • Capacitancia: 35 pF (a 0V, 1MHz)
  • Tiempo de conmutación: 500 ns
  • Temperatura de almacenamiento: -40°C a +85°C

Aplicaciones Típicas
  • Indicadores de nivel de audio
  • Medidores de tensión
  • Sistemas de visualización industrial
  • Instrumentación electrónica

Características Mecánicas
  • Diseño end-stackable
  • Espaciado estándar de 0.3 pulgadas
  • Tolerancias ±0.10 pulgadas
  • Material resistente al calor

Conexiones Eléctricas
  • Cátodos y ánodos separados
  • Compatibilidad con LM3914
  • Resistencia térmica: 160°C/W
  • Coeficiente de tensión: -2.0 mV/°C

Notas Técnicas

  • Luminous Intensity medida con Photo Research Corp. ‘Spectra’ Microcandela Meter
  • Máxima temperatura de superficie: 140°C
  • Recomendación de filtros: Panelgraphic Red 60 o Homalite 100-1605
  • Compatibilidad con técnicas de soldadura estándar
  • Derating lineal a partir de 50°C: -14.3 mW/°C

Información de Seguridad

  • No autorizado para uso en dispositivos de soporte vital
  • No se asume responsabilidad por aplicaciones específicas
  • Reserva de derechos de cambios sin previo aviso
  • No incluye licencias de patentes

Curvas Características

  • Corriente vs. Tensión directa
  • Intensidad luminosa vs. Corriente
  • Máxima corriente de pico vs. Ciclo de trabajo
  • Eficiencia vs. Ciclo de trabajo
  • Tiempo de conmutación: 500 ns

Opciones de Montaje

  • Diseño end-stackable para múltiples unidades
  • Espaciado estándar para PCB
  • Compatible con técnicas de soldadura estándar
  • Recomendado para montaje superficial

Información adicional

Peso 0.01 kg
Dimensiones 3 × 1 × 1 cm

Especificaciones

10 segmentos LED rojos de alta visibilidad
Diseño end-stackable para múltiples unidades
Bajo consumo de 750 mW máximo
Operación en rango amplio -40°C a +85°C
Tiempo de conmutación rápido de 500 ns
Compatibilidad con LM3914 y técnicas de soldadura estándar
