Descripción

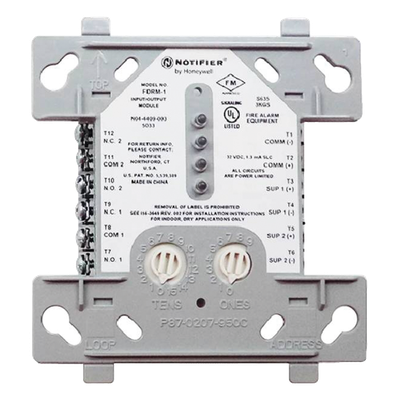

El FDRM-1 es un módulo direccionable de entrada y salida múltiple que integra dos relés de salida con conmutación Forma C y dos entradas de monitor Clase B en un solo dispositivo de perfil bajo. Se instala directamente en el lazo SLC de dos hilos de un panel de detección de incendio inteligente, eliminando la necesidad de fuentes de poder externas. Permite controlar cargas externas como amortiguadores o ventiladores mediante los relés de salida, así como supervisar dispositivos de contacto normalmente abierto a través de las entradas de monitor. Cada canal cuenta con indicación LED propia: verde para los relés y bicolor para las entradas, facilitando el diagnóstico y control desde el panel. El direccionamiento decimal rotativo permite asignar entre 1 y 99 direcciones en sistemas CLIP o entre 1 y 159 en sistemas FlashScan, ofreciendo flexibilidad en la configuración de redes de detección de incendio.
Características Generales
- Dos relés de salida con conmutación Forma C, sin supervisión de cableado en circuito de carga
- Dos entradas de monitor Clase B para dispositivos de contacto normalmente abierto
- Alimentación directa por lazo SLC de dos hilos, sin fuente de poder externa
- LED verde por cada relé y LED bicolor por cada entrada, controlables desde el panel
- Direccionamiento decimal rotativo: 1 a 99 en CLIP y 1 a 159 en FlashScan
- Compatible con paneles de detección de incendio serie Onyx y CLIP
- Listado UL/ULC S635
Desempeño
- Tecnología: FlashScan
- Direccionamiento: Decimal rotativo 1-99 (CLIP) / 1-159 (FlashScan)
- Salidas: 2 relés con conmutación Forma C
- Entradas: 2 monitores Clase B para contacto normalmente abierto
- Supervisión de carga: No incluida en circuito de carga de relés
- Listado: UL/ULC S635
Físicas y Eléctricas
- Alimentación: Lazo SLC de dos hilos
- Fuente externa: No requerida
- Indicadores: LED verde por relé, LED bicolor por entrada
- Perfil: Dispositivo de perfil bajo
Compatibilidad
- Paneles serie Onyx
- Paneles serie CLIP
